スマートグラフィックモジュールのページ
タッチパネルＬＣＤ SGM-Plus
(Smart Graphic Module-Plus)

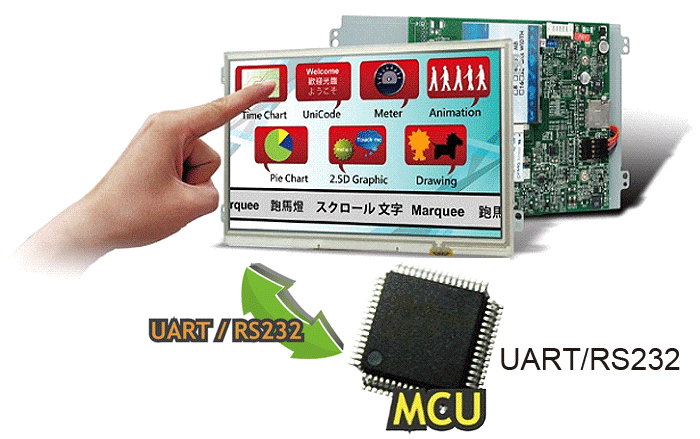

SGM-PlusはSOC（専用カスタムＩＣ）やIPC（プロセス間通信）の支援なしで文字、アイコン、その他のグラフィックデザインを内部に構築できるタッチパネル付カラー液晶モジュールです。
グラフィックや文字のデータはMicro SDカードを経由して簡単に変更、書き換え、アップロードすることができます。
お客様のマイコンからはコマンドを送るだけで画面のコントロールができます。
通信I/FはUART/RS232です。
お客様の製品の付加価値をアップし、コストダウンに直結することを目指した製品です。
特徴：
- 親しみやすい開発環境
- UNICODE / ASCIIフォント対応（多言語）

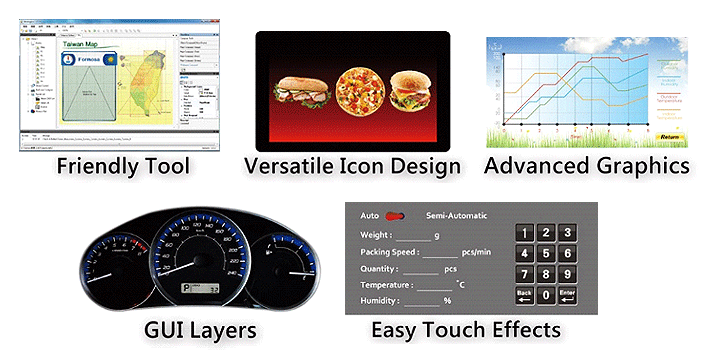

- 斬新なグラフィックデザイン
- 繊細なアイコンデザイン
- 3レイヤーのGUIデザイン
仕様：
- RAM ：8MB or 16MB
- Flashメモリ：128MB or 256MB
- シリアル通信：UART / RS232
- 抵抗膜タッチパネル(オプション)
SGM-Plusの概要：
・必要なツール
- ＰＣ Win7/8/10(*64bitのみ対応）
- FDT製のソフト Arranger-Plus
- Photo-shopやIllustratorなどのグラフィックソフト
+・
+
etc.
開発の流れ
- Ps / Illustrator等でGUI designを作成（アイコン等）
- 作成したデザインにFontをつけてArranger-Plusに読み込む
（デザイン例）
- GUI profileのユーザー定義をしてマクロ設定を行なう。
- Profile (SGM_Plus.BIN)をArranger⇒MicroSD cardへ保存
- SGM-Plusをアップデート
- SGM-Plusとユーザー様のマイコンボードをセットアップしデバッグ
さらに詳しい内容については以下の資料をご参照ください。
・Read Me First
・Quick Start Guide
・Arranger-Plus簡単操作ガイド
・旧タイプのSGM (Smart Graphic Module)との機能比較表
Graphic UART Command ManualやArranger-Plus User’s Manualはスターターキットに附属するDVDの中でご提供しております。購入前に必要な場合は当社営業部までご相談ください。
サイズ 3.5"(4:3)、4.3"(16:9)、5.6"(4:3)、7.0"(16:9)、10.4"(4:3)
| サイズ | 3.5"(4:3) | 4.3"(16:9) | 5.6"(4:3) | 7.0"(16:9) |
|---|---|---|---|---|
| 型番（タッチなし） | FP035QIA10-00R | FP043YIA10-00R | FP056VIA00-00R | FP070WIA00-00R |
| 型番（タッチ付） | FP035QIA14-00R | FP043YIA14-00R | FP056VIA04-00R | FP070WIA04-00R |
| ドット構成 (HxV) | 320x240 | 480x272 | 640x480 | 800x480 |
| 輝度（タッチなし） cd/m2 | 300 | 500 | 350 | 400 |
| 輝度（タッチ付） cd/m2 | 240 | 400 | 280 | 320 |
| 指向角（°） | 60/60/50/55 | 70/70/50/70 | 70/70/50/70 | 70/70/50/70 |
| 消費電力(+5V) | 1.2W | 1.45W | 2.5W | 3.15W |
| 外形寸法(mm) | 88.9x65.7x14.65 | 118.5x69x14.65 | 141.5x101.6x20.65 | 177.2x105.8x19.25 |
| RAM (MB) | 8 | 8 | 16 | 16 |
| フラッシュ(MB) | 128 | 128 | 256 | 256 |
| 重量(g) | 98 | 120 | 286 | 394 |
| 動作温度（タッチなし）℃ | -20～+70 | -20～+70 | -20～+60 | -20～+70 |
| 動作温度（タッチ付）℃ | -20～+60 | -20～+60 | -20～+60 | -10～+60 |
| タッチ方式 | 4線式抵抗膜方式 | 4線式抵抗膜方式 | 4線式抵抗膜方式 | 4線式抵抗膜方式 |
| SD card port | マイクロＳＤ | マイクロＳＤ | マイクロＳＤ | マイクロＳＤ |
| ブザー(min) dBA | 80 | 80 | 80 | 80 |
| バッテリー（内蔵） | CR1220 | CR1220 | CR1220 | CR1220 |
| 寿命（min) hrs | 10K | 20K | 20K | 20K |
| バックライト | LED | LED | LED | LED |
| サイズ | 10.4"(4:3) | 他サイズ準備中 | 他サイズ準備中 | 他サイズ準備中 |
|---|---|---|---|---|
| 型番（タッチなし） | FP104SIA20-00R | |||
| 型番（タッチ付） | FP104SIA24-00R | |||
| ドット構成 (HxV) | 800x600 | |||
| 輝度（タッチなし） cd/m2 | 250 | |||
| 輝度（タッチ付） cd/m2 | 200 | |||
| 指向角（°） | 70/70/50/60 | |||
| 消費電力(+5V) | 3.8W | |||
| 外形寸法(mm) | 243.5x177.2x19.8 | |||
| RAM (MB) | 16 | |||
| フラッシュ(MB) | 256 | |||
| 重量(g) | 860 | |||
| 動作温度（タッチなし）℃ | -10～+50 | |||
| 動作温度（タッチ付）℃ | -10～+50 | |||
| タッチ方式 | 4線式抵抗膜方式 | |||
| SD card port | マイクロＳＤ | |||
| ブザー(min) dBA | 80 | |||
| バッテリー（内蔵） | CR1220 | |||
| 寿命（min) hrs | 20K | |||
| バックライト | LED |
SGM-PlusとSGM（従来品）との比較表
| 項目 | SGM-Plus | SGM（従来品） |
|---|---|---|
| ハードウェア | ||
| 入力電圧 | +5V | +12V |
| 記憶媒体 | マイクロＳＤ | USBメモリー（USB1.1) |
| フラッシュメモリ | 256M (2GB max) 128M (3.5"/4.3") | 4M |
| RAM | 16M (32MB max) 8M (3.5"/4.3") | 16M |
| 表示色 | 16 bits | 18 bits/24 bits |
| タッチパネル | 抵抗膜方式 (静電容量方式はオプション） | 抵抗膜方式 |
| 通信速度 （Baud Rate) |
Max 921600 bps | Max 115200 bps |
| Interface | UART/RS232/RS485 | UART/RS232 |
| Backlight | Dimmer | Dimmer |
| ブザー | ブザー設定 | ブザー設定 |
| 機能 | ||
| UI Design | マルチレイヤ 1)背景レイヤ 2)描画レイヤ 3)基本レイヤ |
シングルレイヤ |
| FONT対応 | ユニコード対応 | 画像 |
| BIG 5 | ||
| Shift-JIS | ||
| ASCII | ||
| FONT色の設定 | ||
| システム | Touch Calibration | Touch Calibration |
| クロック/マルチスタイル | クロック/シングルスタイル | |
| アラーム | アラーム | |
| 外部記憶装置 (Micro SD) | 外部記憶装置 (USB) | |
| アイドル機能 | - | |
| 開始/終了コードのコマンドパッケージ設定 | - | |
| ACK応答ON/OFF | - | |
| 画面の回転（90/180/270°） | - | |
| 基本的描画機能 | 色設定 16bit (5:6:5) | カラーindex |
| 点 （63点/コマンド） | 点 （5点/コマンド） | |
| 線 （62行/コマンド） | 線 （5行/コマンド） | |
| 円 （42ラウンド/コマンド） | 円 （１ラウンド/コマンド） | |
| 長方形 （28長方形/コマンド） | 長方形 （1長方形/コマンド） | |
| 楕円形 （31楕円/コマンド） | 楕円 （１楕円/コマンド） | |
| 角丸長方形 （25長方形/コマンド） | - | |
| - | シリンダー （1シリンダー/コマンド） | |
| 拡張描画機能 | 折れ線グラフ （63点/コマンド） | - |
| 偏差ライン （124ライン/コマンド） | - | |
| エリア塗りつぶし（前面または背面） | - | |
| 動態曲線Ｙ軸に+/-限界線（61点/コマンド） | - | |
| グラデーションカラー長方形（28長方形/コマンド） | - | |
| 多角形描画（63ライン/コマンド） | - | |
| スペクラムライン（垂直）チャート（249点/コマンド） | - | |
| セクターチャート（25セクター／コマンド） | - | |
| アーク（25アーク/コマンド） | - | |
| ペースト | BMP (16bit)フォーマット、透明化機能対応 | JPEG(422)フォーマット、16諧調の透明度に対応 |
| ＳＤカードからの画像 | USBメモリーからの画像 | |
| 画像回転 | - | |
| タッチイベント | X, Y座標の応答 | X, Y座標の応答 |
| タッチイベントコードの応答 | - | |
| ボタンとタッチイベントを統合 | - | |
| 画面のグリップと移動 | 範囲内移動（上/下/左/右） | - |
| 画面ClipとＳＤカードへの保存 | クリップボード | |
| 自動化機能 | アニメーション（8アニメーション/ページ） | アニメーション（4アニメーション/ページ） |
| 自動実行コマンドウィザード | - | |
| バッファコマンド実行 | - | |
