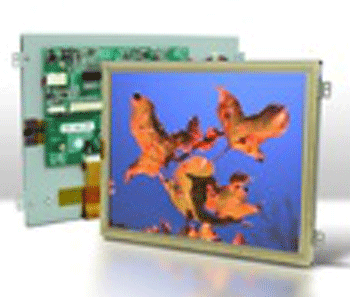

LVDS I/Fの液晶モジュール
一般的にはLVDSインタフェイスは10.4"以上の大きいサイズで採用されていますが、FDTでは3.5"の小さいサイズから採用しました。
- タッチパネルはオプション

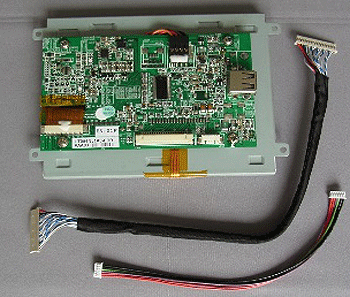

- タッチコントローラボード付、ＬＥＤバックライトボード付
（Timing controller boardにLED driver/Touch driverを搭載） - 接続ケーブルが少なくなるので省スペースの設計に最適
製品の種類
| サイズ | 型番 | ドット 構成 |
信号 入力 |
輝度 (cd/㎡） |
LED B/L |
タッチパネル | 外形寸法 (mm) |
|---|---|---|---|---|---|---|---|
| 3.5"(4:3) | LT035V20A0-FDR | 640x480 | 18 bits LVDS (20pin) | 450 | +3.3V | なし | 96.8x67.04x12.60 |
| LT035V21A0-FDR | 640x480 | 18 bits LVDS (20pin) | 360 | +3.3V | 4w-RTP | 96.8x67.04x15.15 | |
| 5.6"(4:3) | LT056N50A0-FDR | 640x480 | 18 bits LVDS (20pin) | 350 | +3.3V | なし | 141.5x101.6x17.6 |
| LT056N51A0-FDR | 640x480 | 18 bits LVDS (20pin) | 280 | +3.3V | 4w-RTP | 141.5x101.6x21.6 | |
| 7.0"(16:9) | LT070T80A0-FDR | 800x480 | 18 bits LVDS (20pin) | 250 | +3.3V | なし | 177.2x105.8x14.4 |
| LT070T81A0-FDR | 800x480 | 18 bits LVDS (20pin) | 200 | +3.3V | 4w-RTP | 177.2x105.8x19.54 | |
| 8.0"(4:3) | LT080A10A0-FDR | 800x600 | 24 bits LVDS (20pin) | 250 | +3.3V | なし | 197.2x142.8x15.40 |
| LT080A11A0-FDR | 800x600 | 24 bits LVDS (20pin) | 200 | +3.3V | 4w-RTP | 197.2x142.8x19.54 |
