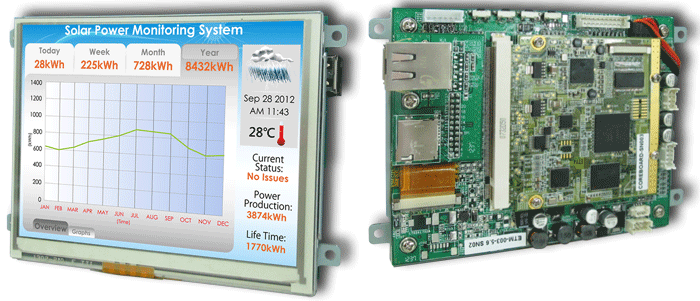

組込み用タッチパネル液晶モジュール （ＯＳ搭載）

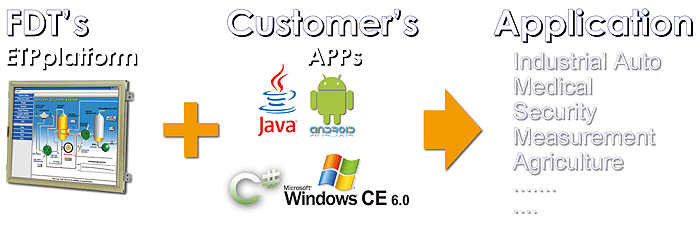

組込用途向けタッチパネルのアプリケーションをJava /C# WinC7/CE6.0で簡単に作成できるプラットフォームを提供致します。
ＬＣＤパネルサイズは5.6inch～10.4inchまで各種用意されています。
特徴
■システム
- ARM Cortex-A8@600MHz
- 512MB LPDDR DRAM/512MB NAND Flash
- Andoroid 4.0/Android 2.2
- Windows Embedded Compact 7 / CE6.0
■各種のシリアルポート
- RS232/RS485/RS422
■GPIO & シリアル I/O
- General Purpose I/O x 9
- I2C (100K/400KHz) x 1
- SPI x 2
- PWM x 1
- (10-bits) x 1
■LAN
- イーサネット RJ-45 (10/100Mbps)
- WiFi IEEE 802.11 b/g/n (Option)
- PoE (Option)
■USB
- USB 2.0 x 1
■スキャンキー
- 3x3 Matrix Key x 1 (Option)
■マルチタッチ
- PCAP (静電容量方式）機種により可
■Modbus
- Modbus RTU
- Modbus TCP/IP
■スターターキット
- 簡単設定
- クイックスタート
- 理解が容易
■Reference Board
- 初期開発期間の短縮
- ＥＴＰＰの使い方ヘルプ
- ＥＴＰＰの拡張機能
■アプリケーションソースコード（Free）
- C#Appソースコード(WinCE6.0)
- Java Appソースコード(Android)
- その他Special I/O用の各種App
組み込み用タッチパネルプラットフォーム概略仕様 技術資料はこちら
システム
- CPU (TI OMAP3530)：ARM Cortex-A8 @600MHz, Power VR SGX530
- メモリー：512MB LPDDR DRAM/512MB NAND Flash
- OS対応：Android 4.0 / Android 2.2 / WinEC7 / Win CE 6.0
| 製品型番 | PK56Vx2AR2-00R | PK65Vx2AR2-00R | PK70Wx1AR2-00R | PK80Sx1AR2-00R |
|---|---|---|---|---|
| ■表示部 | ||||
| パネルサイズ(inch) | 5.6"(4:3) | 6.5"(4:3) | 7.0"(16:9) | 8.0"(4:3) |
| 解像度(pixel) | 640x480 | 640x480 | 800x480 | 800x600 |
| 視野角(T/B/L/R) | 50/70/70/70 | 70/70/80/80 | 50/70/70/70 | 50/70/70/70 |
| 輝度/TP付の場合(cd/m2) | 350/280 | 800/640 | 400/320 | 250/200 |
| LEDバックライト寿命(hrs/min) | 20K | 50K | 20K | 20K |
| タッチパネル（抵抗膜） | 4-wire | 4-wire | 4-wire | 4-wire |
| タッチパネル（静電容量） | non | non | オプション | non |
| ■I/O | ||||
| シリアルポート | COM1:RS232(Option: UART/RS485/RS422) / COM2:RS232(UART Option) | |||
| USB host | USB2.0 A type (min USB Option) | |||
| イーサネット/WLAN | RJ45 port 10/100Mbps, Wi-Fi 802.11 b/g/n (option) | |||
| メモリーカード | TF (MicroSD) / SD option | SD / Option: TF (MicroSD) | ||
| ブザー＆バッテリ | 85dB & CR1220 | |||
| Wi-Fi/Scan Key/Audio | Option | |||
| ■電源供給 | ||||
| 入力電源 | +9～+36V入力 (PoE option) | |||
| ■環境条件 | ||||
| 動作温度 | -10～60℃ | -10～60℃ | -10～60℃ | -10～60℃ |
| 製品型番 | PK80Wx1AR2-00R | PKA1Gx1AR2-00R | PKA44x1AR2-00R |
|---|---|---|---|
| ■表示部 | |||
| パネルサイズ(inch) | 8.0"(16:9) | 10.1"(16:9) | 10.4"(4:3) |
| 解像度(pixel) | 800x480 | 1280x800 | 800x600 |
| 視野角(T/B/L/R) | 50/70/70/70 | 75/70/75/75 | 60/70/70/70 |
| 輝度/TP付の場合(cd/m2) | 450/360 | 300/240 | 400/320 |
| LEDバックライト寿命(hrs/min) | 20K | 12K (typ) | 10K |
| タッチパネル（抵抗膜） | 4-wire | 4-wire | 4-wire |
| タッチパネル（静電容量） | non | non | non |
| ■I/O | |||
| シリアルポート | COM1:RS232(Option: UART/RS485/RS422) / COM2:RS232(UART Option) | ||
| USB host | USB2.0 A type (min USB Option) | ||
| イーサネット/WLAN | RJ45 port 10/100Mbps, Wi-Fi 802.11 b/g/n (option) | ||
| メモリーカード | SD / Option: TF (MicroSD) | ||
| ブザー＆バッテリ | 85dB & CR1220 | ||
| Wi-Fi/Scan Key/Audio | Option | ||
| ■電源供給 | |||
| 入力電源 | +9～+36V入力 (PoE option) | ||
| ■環境条件 | |||
| 動作温度 | -10～60℃ | -10～50℃ | -10～60℃ |
